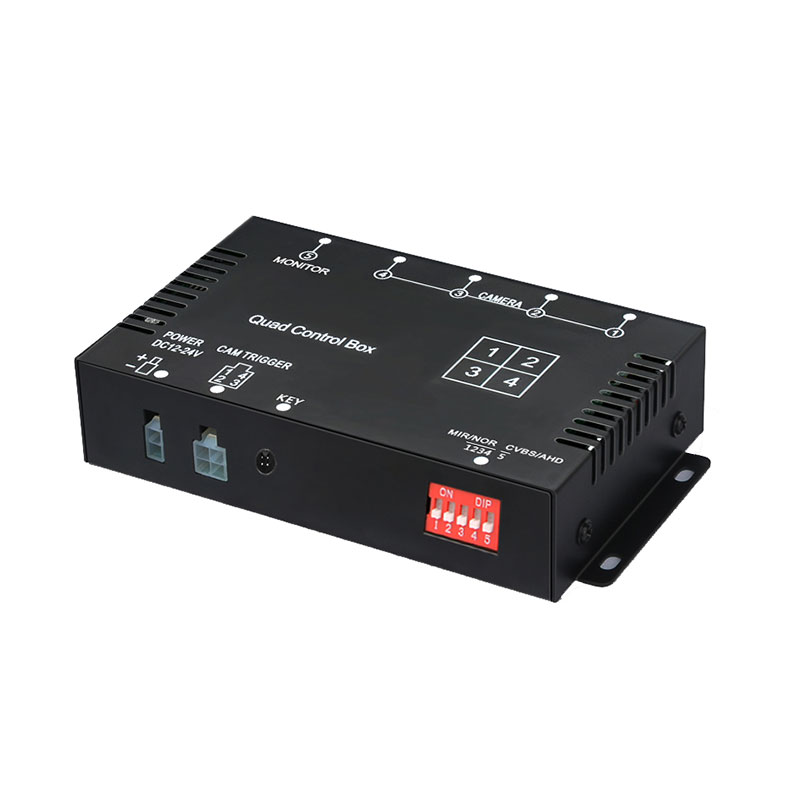

4CH AHD 720P/CVBS sõiduki videojaotur veoautode kaamerasüsteemide jaoks

Toote eelised

1. Üks juhtseade neljale sõidukikaamerale

Ühe kompaktse videojuhtimisseadme kaudu ühendage kuni neli kaamerakanalit. See lihtsustab mitme kaameraga sõidukisüsteemide juhtmestikku ja signaalihaldust.

2. AHD + CVBS kaamera ühilduvus

See võib toetada AHD 720P/CVBS. See muudab seadme sobivaks projektidele, kus kasutatakse erinevat põlvkonda sõidukikaameraid.

3. Päästikupõhine täisekraani lülitamine

Igal kaameral võib olla individuaalne päästiku sisend. Päästikusignaali aktiveerimisel saab vastav kaamera kuvamise täisekraanrežiimis automaatselt üle võtta. See on kasulik selliste rakenduste jaoks nagu: Tagurduskaamera aktiveerimine, külgkaamera jälgimine, Esikaamera aktiveerimine ja Sõiduki ukse või pöördega seotud kaamera lülitamine.

4. Paindlik mitme vaatega ekraan

Kui kaks või kolm kaamerat on ühendatud, saab süsteem automaatselt lülituda vastavale 2- või 3-jaotusega kuvarežiimile. See annab praktilise võimaluse luua erinevaid kaamerakonfiguratsioone ilma peamist juhtseadet muutmata.

5. Sõltumatu peegelpildi seadistus

Iga kaamerakanalit saab konfigureerida eraldi tavapildiks või peegelpildiks, võimaldades erinevatel kaameraasenditel kasutada oma sobivat vaatamissuunda.

Toote parameetrid

Toote tüüp: 4CH AHD sõiduki videomultiplekser

Kaamera sisend: 4CH  AHD 1080P / AHD 720P / CVBS

Videoväljundi eraldusvõime: AHD 720P / CVBS

Kaamera kanalid: 4CH

Kuvarežiim: täisekraan / 2-jaotatud / 3-jaotatud / mitme vaade vastavalt ühendatud kaameratele

Kaamera päästik: iga kanali individuaalne päästik

Kaamera valik: päästikujuhe / käsitsi valimine

Käivituskuva: automaatne täisekraankuva

Kuva prioriteet: CAM1 / CAM2 / CAM3 / CAM4

Päästiku tagastamise viivitus: u. 2 sekundit

Pildi seadistus: Tavaline / Peegel, iga kanali jaoks eraldi reguleeritav

Heli: Toetatud 720P / CVBS heliväljund

Toiteväljund: 12 V toiteväljund kaameratele ja LCD-ekraanile

Tööpinge: DC 9V–32V

Kaitse: kõrgepinge / madalpinge / ülekoormuskaitse

Videoväljundi pistik: RCA / 4P Aviation

Videosüsteem: PAL / NTSC

Mõõdud: 155 × 87 × 32 mm

Tüüpiline kaamera konfiguratsioon

4-kanalilist arhitektuuri saab kasutada erinevate tarbesõidukite paigutuste jaoks.

• Veoauto/haagis

Esikaamera + tagakaamera + vasakpoolne kaamera + parempoolne kaamera

• Buss

Esikaamera + tagakaamera + ukse-/küljekaamera + lisakaamera

• RV / matkaauto

Tagakaamera + vasakpoolne kaamera + parempoolne kaamera + esikaamera

• Spetsiaalne sõiduk

Eesmine seire + tagumine seire + tööpiirkonna kaamera + külgkaamera

Kaamera tegelikku konfiguratsiooni saab kohandada vastavalt sõiduki kerele ja jälgimisnõuetele.

Päästiku ja kuva juhtimine

Päästikufunktsioon on selle sõiduki videomultiplekseri üks põhifunktsioone. Iga nelja kaamerakanalit saab käivitada eraldi. Päästikusignaali vastuvõtmisel lülitub vastav kaamera automaatselt täisekraankuvale vastavalt kaamera eelseadistatud prioriteedile. Pärast käivitussignaali tühistamist jääb kujutis ekraanile umbes 2 sekundiks, enne kui naaseb eelmisele kuvamisolekule. Seda tüüpi päästiku juhtimine on eriti kasulik siis, kui juht vajab olulist kaameravaadet, et ajutiselt tühistada tavaline mitme kaameraga kuva.

Miks kasutada kaamerate otsese ühendamise asemel videomultiplekserit?

Mitme kaameraga sõidukisüsteemi puhul ei ole peamine väljakutse ainult kaamerate arv. Samuti peab süsteem haldama, millist kaamerat ja millal kuvada.

4CH AHD sõiduki videomultiplekser pakub tsentraliseeritud ühenduspunkti neljale kaamerale ja käepidemetele:

• Kaamera sisend → Signaalitöötlus → Päästiku juhtimine → Ekraani vahetamine → Monitori väljund

See võimaldab sõidukitootjatel, paigaldajatel ja autopargi lahenduste pakkujatel ehitada organiseeritumalt mitme kaameraga sõidukite valvesüsteemi.

KKK

Q1: Mitut kaamerat saab juhtpult toetada?

See toetab kuni 4 kaamerasisendit.

Q2: Kas see toetab AHD1080P kaameraid?

Jah. See toetab AHD 1080P, AHD 720P ja CVBS kaamerasisendeid.

K3: Kas iga kaamerat saab eraldi käivitada?

Jah. Iga kaamerakanalit saab käivitada eraldi ja kuvada automaatselt täisekraanil.

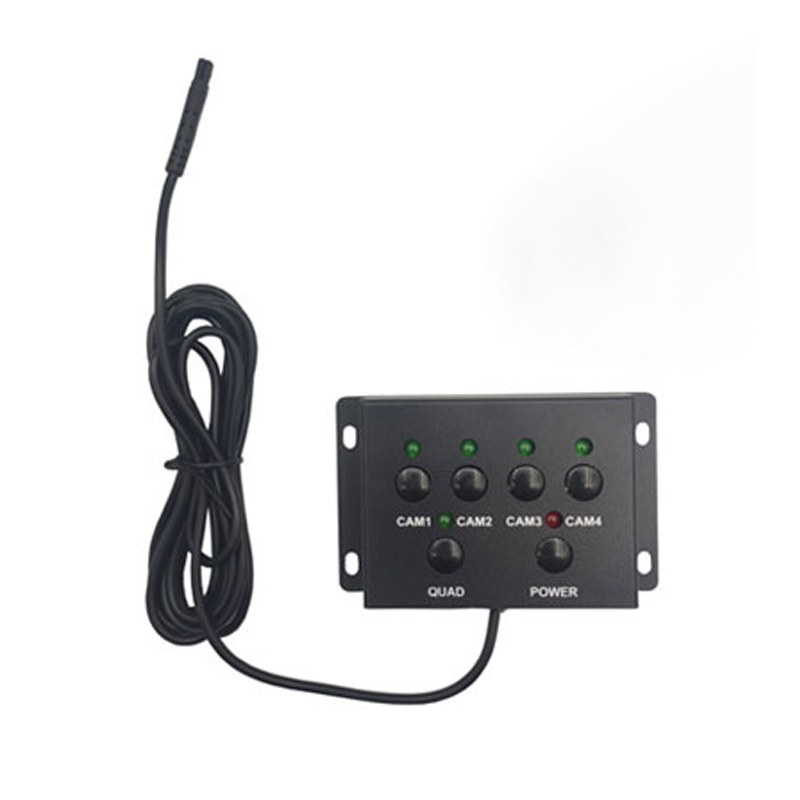

K4: Kas ma saan kaamerat käsitsi valida?

Jah. Kõiki neljast kaamerakanalist saab käsitsi valida.

K5: Kas kaamerad saavad kasutada erinevaid peegli seadistusi?

Jah. Tavalist/peegelpilti saab iga kanali jaoks eraldi konfigureerida.

K6: Mis juhtub pärast käivitussignaali kadumist?

Pärast päästiku tühistamist jääb valitud pilt umbes 2 sekundiks püsima ja naaseb seejärel eelmisele kuvamisolekule.

K7: Kas see võib töötada 24 V veokiga?

Jah. Tööpinge on 9V–32V, mis hõlmab tavalisi 12V ja 24V sõidukirakendusi.

Q8: Kas see salvestab videot?

Ei. See versioon on video multiplekser/juhtpult, mitte DVR. See on mõeldud video vahetamiseks ja kuva haldamiseks.
